Подробное описание

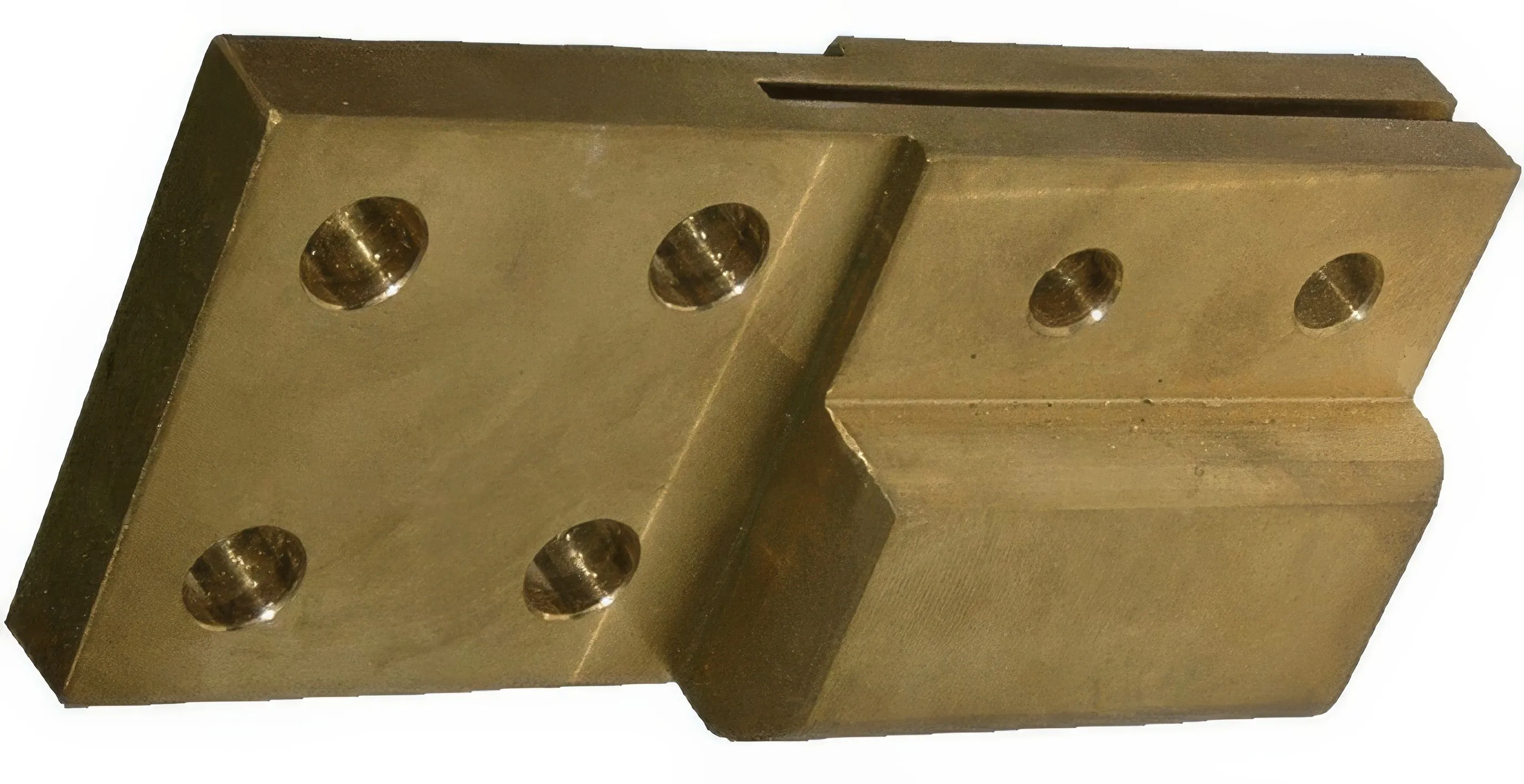

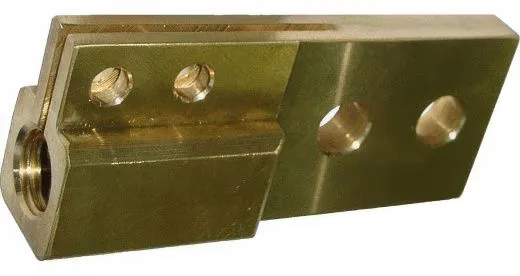

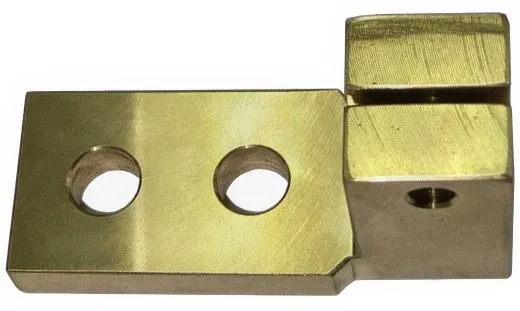

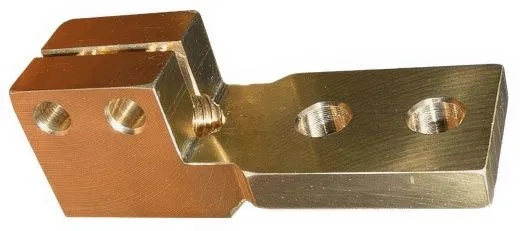

Контактные зажимы предназначены для надёжного электрического соединения силовых трансформаторов серии мощностью 2500 кВа (2,5 МВА) с внешними токопроводами и кабельными линиями. Они обеспечивают стабильный длительный токовый режим на сторонах высшего (ВН) и низшего (НН) напряжения. Зажимы разработаны с учётом требований к трансформаторному оборудованию, работающему в сетях 6 (10) / 0,4 кВ.
Каждый зажим состоит из контактной пластины, изготовленной из меди с гальваническим покрытием олово-висмут, ответного крепежа из коррозионностойкой стали и изоляционных элементов, соответствующих классу нагревостойкости B (130 °C). Конструкция исключает ослабление контактного нажатия при циклических температурных нагрузках. Завод выпускает зажимы в двух исполнениях: для трансформаторов в радиаторных и в гофрированных баках, сохраняя полную взаимозаменяемость по посадочным местам.
Согласно ПУЭ-7 п. 1.7.139, контактные соединения должны обеспечивать прохождение длительного тока без превышения допустимой температуры нагрева +95 °C.
Особенности конструкции
Зажимы для трансформаторов 2500 кВа (2,5 МВА) проектируются как необслуживаемый узел с минимальным переходным сопротивлением. Основные конструктивные решения:
- цельнометаллическая контактная площадка с олово-висмутовым покрытием;
- увеличенная площадь прилегания, компенсирующая температурные расширения;
- применение тарельчатых пружинных шайб, предотвращающих самоотвинчивание;
- универсальные отверстия под болты М12, совместимые с кабельными наконечниками по ГОСТ 7386-80.
В исполнении для гофрированных баков выводные шпильки дополнительно защищены термоусаживаемой изоляцией с трекингостойкостью не ниже 600 (индекс CTI). Для радиаторных моделей предусмотрен удлинённый хвостовик, позволяющий подключать шины без дополнительных компенсаторов.
Преимущества применения
- Стабильное переходное сопротивление — не более 5 мкОм на весь срок службы.
- Стойкость к атмосферным воздействиям — покрытие выдерживает испытания в соляном тумане 96 ч (ГОСТ 15150-69, исполнение УХЛ1).
- Быстрый монтаж — поставляются предварительно собранными узлами, время установки на один ввод не превышает 15 минут.
- Унификация — зажимы подходят ко всем трансформаторам 2500 кВа (2,5 МВА), выпущенным после 2015 года, в том числе с заменой масла и без неё.
«Наши контактные зажимы проходят 100 % выходной контроль методом омметрии и тепловизионное обследование под нагрузкой. Это гарантирует, что при номинальном токе 1445 А локальный перегрев не превысит 60 °C.»
Главный технолог завода Д.В. Смирнов
«При разработке зажимов мы опирались на многолетний опыт эксплуатации трансформаторов в сетях с высокой коммутационной нагрузкой. Исполнение контактов с серебросодержащим покрытием — наше принципиальное решение, позволившее исключить деградацию поверхностей даже при 20-кратных номинальных токах КЗ.»
Ведущий конструктор отдела силовых трансформаторов Е.А. КузнецоваМетодика заводских испытаний соответствует ГОСТ 17441-84, переходное сопротивление измеряется микроомметром с погрешностью не более 0,5 %.
Монтаж и подготовка к эксплуатации
Перед установкой контактных зажимов на трансформатор 2500 кВа (2,5 МВА) проверьте целостность изоляции выводов и состояние контактных поверхностей. Последовательность действий:
- Обезжирить контактные площадки ацетоном или спиртом.
- Установить зажим на шпильку ввода, соблюдая соосность.
- Затянуть гайки динамометрическим ключом с моментом 40 Н·м.
- Проверить отсутствие зазоров щупом 0,05 мм.
- Подключить кабельные наконечники и повторно проконтролировать момент затяжки через 24 часа.
Для трансформаторов в радиаторных баках рекомендуется оставлять компенсационную петлю длиной не менее 150 мм. Модели для гофрированных баков допускают прямой монтаж жёстких шин без дополнительной компенсации температурных расширений благодаря пружинящим свойствам контактной пластины.
Часто задаваемые вопросы
Подходят ли зажимы для трансформаторов 2500 кВа (2,5 МВА) с радиаторными и гофрированными баками?
Да, конструктив зажимов унифицирован. Различие заключается только в длине хвостовика: для радиаторных исполнений он удлинён на 25 мм для удобного подключения шин.
Какой максимальный ток выдерживают зажимы в аварийном режиме?
Зажимы способны выдерживать ток перегрузки 2000 А в течение 10 минут без необратимых деформаций, что подтверждено типовыми испытаниями.
Требуется ли дополнительная смазка контактных поверхностей?
Нет, покрытие олово-висмут исключает окисление и фреттинг-коррозию. Применение дополнительных токопроводящих паст не требуется, но допустимо для особо агрессивных сред.
Как отличить заводской зажим от контрафакта?
Каждое изделие маркируется гравировкой с номером партии и клеймом ОТК. Упаковка содержит паспорт с результатами заводских испытаний и ссылкой на технические условия предприятия.
Нормативная база и соответствие
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 10434-82 Документ | Соединения контактные электрические Наименование | Классификация, методы испытаний Применение |
| ГОСТ 21242-75 Документ | Зажимы контактные Наименование | Конструктивные параметры Применение |
| ПУЭ-7 Документ | Правила устройства электроустановок Наименование | п. 1.7.139, 2.3.33 Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Наименование | п. 2.2.39, Приложение 3 Применение |
| ГОСТ 15150-69 Документ | Исполнение для различных климатических районов Наименование | Категория УХЛ1 Применение |
Технические условия предприятия согласованы с Ростехнадзором и включают методику периодических испытаний на стойкость к токам короткого замыкания.
Гарантии и заводские испытания
Гарантийный срок на контактные зажимы составляет 3 года с момента ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки. Завод проводит следующие виды испытаний:
- приёмосдаточные — 100 % измерение переходного сопротивления;
- периодические — термоциклирование 100 циклов с контролем момента затяжки;
- типовые — проверка на стойкость к сквозным токам КЗ величиной до 25 кА.
Результаты испытаний каждой партии вносятся в электронный паспорт изделия и доступны по запросу. Мы подтверждаем соответствие нормам, действующим на территории РФ и ЕАЭС.
Технические характеристики
Номинальная мощность | 2500 кВа (2,5 МВА) |
Материал | Латунь ЛС-59 |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | ЛЖ835/2026 |
Номер партии | 56Ш02-2026 |
Чертежи и габаритные размеры
Длина, мм | 58 |
Глубина, мм | 120 |
Высота, мм | 255 |
Полный вес | 7.0 кг |
Чертежи и размеры контактных зажимов 2500 кВа (2,5 МВА)
Контактные зажимы поставляются в виде законченного узла, полностью готового к монтажу на выводные шпильки трансформатора. Габаритные и присоединительные размеры соответствуют требованиям ГОСТ 21242-75 и типовым проектам силовых трансформаторов напряжением 6(10)/0,4 кВ.
Конструкция зажимов предусматривает два типоразмера: для стороны высшего напряжения (ВН) и для стороны низшего напряжения (НН). Каждый типоразмер унифицирован как для радиаторного, так и для гофрированного исполнения бака.
ГОСТ 21242-75 устанавливает предельные отклонения присоединительных размеров не более ±0,5 мм для зажимов номиналом свыше 1000 А.
Установочные размеры и сопрягаемые поверхности
Посадочные места зажимов спроектированы под выводные шпильки трансформаторов 2500 кВа (2,5 МВА):
- Сторона НН: резьбовое отверстие M16×1,5, глубина ввинчивания не менее 25 мм. Присоединительная поверхность — плоская, шлифованная, с контролируемой шероховатостью Ra 1,6.
- Сторона ВН: резьбовое отверстие M12×1,25, глубина 20 мм. Изолирующее основание выполнено из прессматериала с трекингостойкостью CTI ≥ 600.
Для радиаторных исполнений поставляется комплект компенсационных шайб толщиной 2 мм, позволяющих регулировать выступание хвостовика в диапазоне от 10 до 16 мм.
«При проектировании посадочных мест мы заложили допуски, совместимые с любыми выводами трансформаторов по ГОСТ 11677-85. Даже при максимальных отклонениях на корпусной изоляции сопряжение остаётся плотным и не требует припиливания на месте монтажа.»
Ведущий конструктор отдела силовых трансформаторов Е.А. Кузнецова
Допуски и точность изготовления
Каждый зажим проходит контроль геометрии по 12 параметрам. Основные допуски регламентированы конструкторской документацией и подтверждаются протоколом ОТК. Предельные отклонения обеспечивают гарантированную собираемость без подгоночных операций.
- Отклонение от плоскостности контактной поверхности — не более 0,05 мм на длине 150 мм.
- Соосность резьбовых отверстий — в пределах 0,1 мм относительно базовой оси.
- Допуск на межцентровое расстояние крепёжных отверстий — ±0,2 мм.
- Шероховатость контактных площадок — Ra 1,6, контроль профилометром.
| Контролируемый параметр | Допуск | Средство измерения |
|---|---|---|
| Плоскостность Контролируемый параметр | ≤ 0,05 мм Допуск | Поверочная плита, щуп Средство измерения |
| Соосность резьб Контролируемый параметр | ≤ 0,1 мм Допуск | Координатно-измерительная машина Средство измерения |
| Диаметр отверстий Контролируемый параметр | +0,2 / 0 мм Допуск | Калибр-пробка Средство измерения |
| Толщина покрытия Контролируемый параметр | 8–15 мкм Допуск | Вихретоковый толщиномер Средство измерения |
Контроль точности выполняется в соответствии с методикой МИ 2233-92, применяемой в энергетическом машиностроении.
Типовые узлы подключения
Контактные зажимы 2500 кВа (2,5 МВА) интегрируются в стандартные схемы распределительных устройств. Рассмотрим два распространённых проектных решения.
Подключение кабельной линией через наконечники
Используются медные лужёные наконечники по ГОСТ 7386-80. Ответная часть зажима имеет отверстие, совпадающее с размерами наконечников под болт М12 (сторона НН) и М10 (сторона ВН). Момент затяжки 40 Н·м и 25 Н·м соответственно. Между наконечником и пластиной зажима прокладка не требуется — покрытие олово-висмут выполняет функцию антикоррозионного и токопроводящего слоя.
Шинное подключение
Для шин прямоугольного сечения шириной до 80 мм (НН) и до 60 мм (ВН) предусмотрена плоская контактная площадка с увеличенной длиной. Шина крепится болтами через штатные отверстия. Рекомендуется использовать шайбы увеличенного диаметра из немагнитной стали во избежание локального нагрева. При вибрационных нагрузках дополнительно применяется пружинная шайба.
Совместимость с арматурой и кабельными наконечниками
Зажимы рассчитаны на совместную работу с широким перечнем стандартных соединителей:
- Наконечники кабельные медные под опрессовку ТМЛ (ГОСТ 7386-80) — сечение от 50 до 300 мм².
- Наконечники алюминиевые ТА (ГОСТ 9581-80) — сечение 70–300 мм² с применением медно-алюминиевых переходных пластин (входят в ЗИП).
- Болтовые клеммные колодки для однопроволочных жил 16–50 мм².
При выборе наконечника необходимо контролировать внутренний диаметр контактной части: для НН — 14 мм, для ВН — 12 мм. Переходные пластины медь-алюминий изготавливаются методом сварки взрывом, что исключает электрохимическую коррозию (ГОСТ 19357-81).
| Сторона | Рекомендуемый наконечник | Сечение жилы |
|---|---|---|
| НН Сторона | ТМЛ-150-14 Рекомендуемый наконечник | 120–185 мм² Сечение жилы |
| НН Сторона | ТМЛ-240-14 Рекомендуемый наконечник | 185–240 мм² Сечение жилы |
| ВН Сторона | ТМЛ-50-12 Рекомендуемый наконечник | 35–70 мм² Сечение жилы |
Условия транспортировки и хранения
Контактные зажимы отгружаются в индивидуальной упаковке, сохраняющей целостность покрытия. Условия хранения — группа 2 по ГОСТ 15150-69 (отапливаемое или неотапливаемое хранилище с естественной вентиляцией). Допустимый срок хранения в заводской упаковке — 5 лет без потери эксплуатационных свойств.
При транспортировке разрешён температурный диапазон от –60 °C до +50 °C. После воздействия отрицательных температур перед монтажом необходима выдержка в течение 4 часов при температуре выше +15 °C для исключения конденсации влаги.
Маркировка и прослеживаемость
На нерабочую поверхность каждого зажима наносится лазерная гравировка. Она содержит:
- товарный знак завода-изготовителя;
- модель зажима (ЗК-ТМ-НН или ЗК-ТМ-ВН);
- номинальный ток и напряжение;
- номер партии и дату изготовления;
- клеймо ОТК.
По номеру партии заказчик может запросить электронный паспорт с результатами приёмо-сдаточных испытаний. Такая система прослеживаемости соответствует требованиям ПАО «Россети» к оборудованию электросетевого комплекса.
